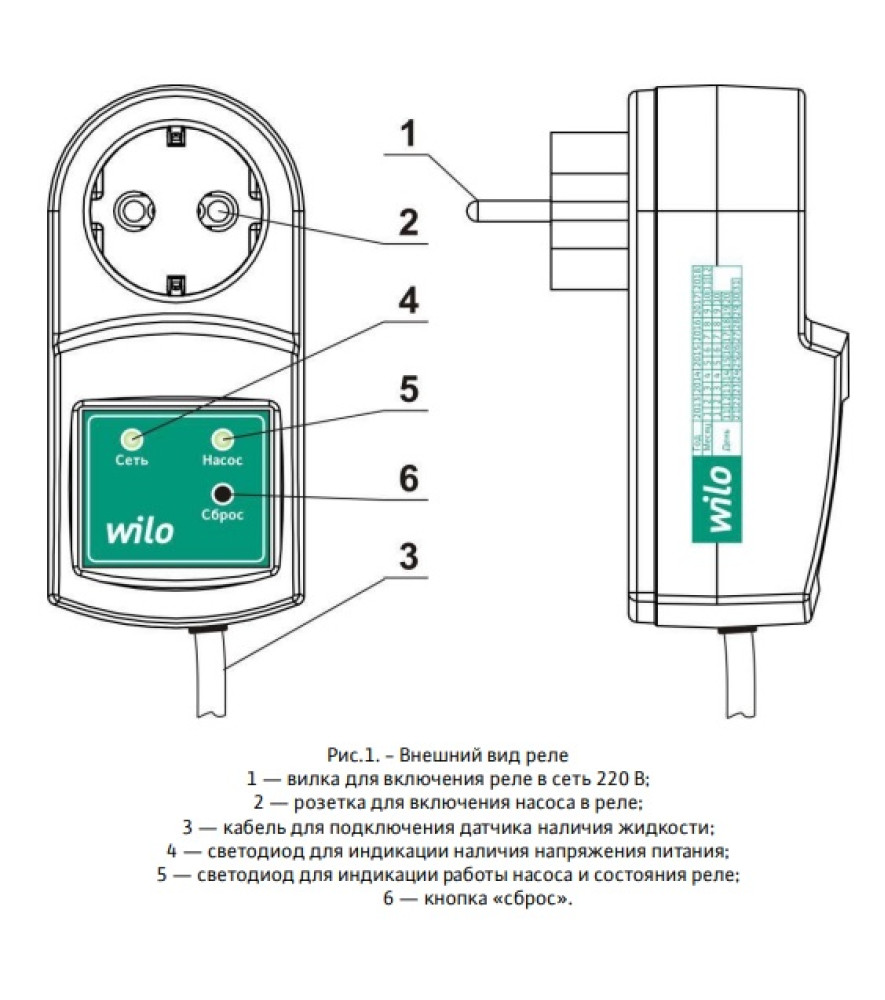

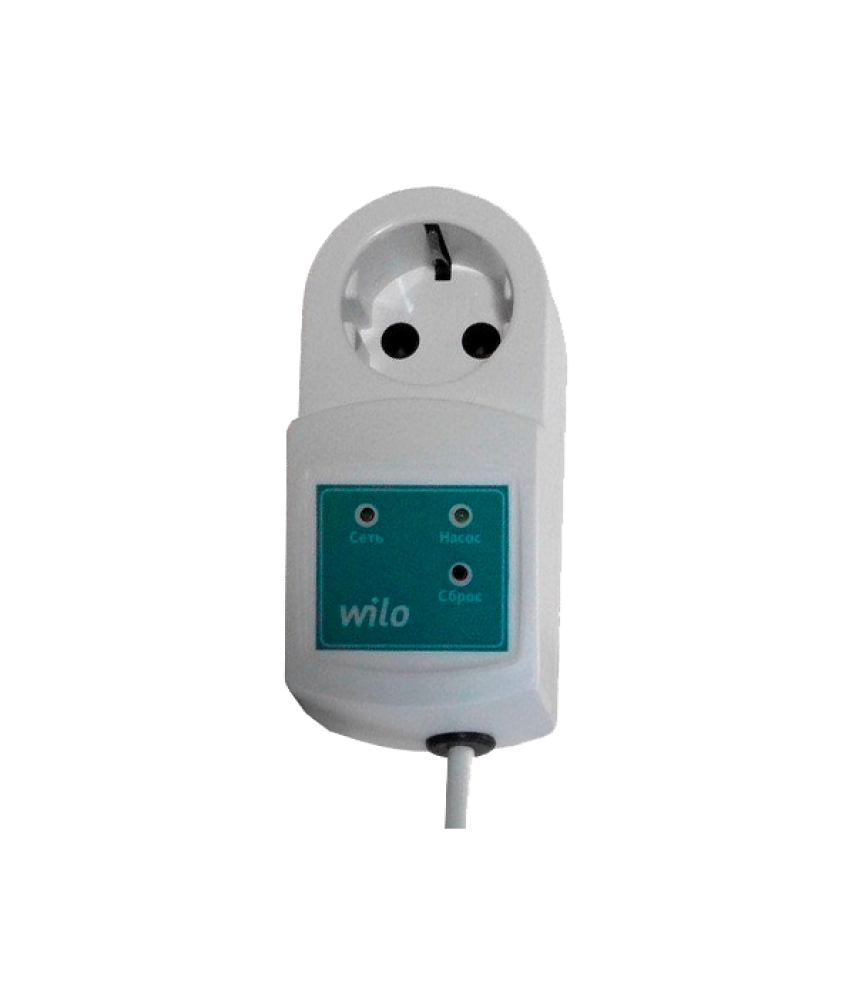

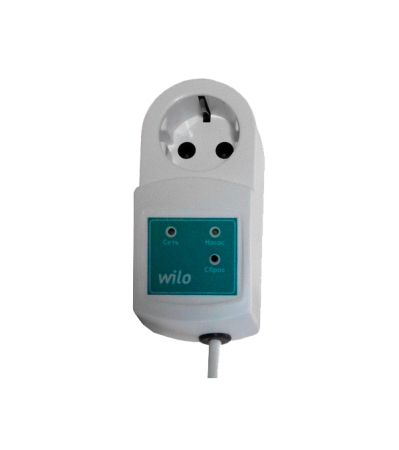

Реле захисту від сухого ходу Wilo Relais WMS-WJ призначене для контролю наявності рідини в трубопроводі та керування живленням насоса для виключення роботи в режимі "Сухого Ходу".
Контроль наявності води на вході в насос за допомогою електрода (електрод у комплекті). Призначається для роботи з насосами WJ, MC, Initial Jet, а також самовсмоктувальні насосними станціями HWJ, HMC, Initial Jet System. ">Підключення Wilo Relais WMS
Вилка реле включається до стандартної «євро» розетки 220В ~50 Гц із заземлюючим контактом. Розетка має бути розрахована на струм 16 А. Конструкція розетки повинна забезпечити надійний контакт. До розетки реле вмикається вилка насоса. Струм насоса, який підключається до розетки реле, не повинен перевищувати 12А. Для захисту від короткого замикання та перевищення потужності в ланцюзі навантаження обов'язково необхідно встановити перед реле автоматичний вимикач. Автоматичний вимикач встановлюється у розрив фазного дроту у розподільчому електричному щитку. Він повинен бути розрахований на 16 А і мати частокову характеристику типу D. Перетин проводів проводки, до якої підключається реле, повинен відповідати струму, що споживається навантаженням. justify; ">Для підключення реле РСХ необхідно: включити реле в розетку, вилку насоса включити в розетку реле, підключити датчик наявності рідини (рівня).

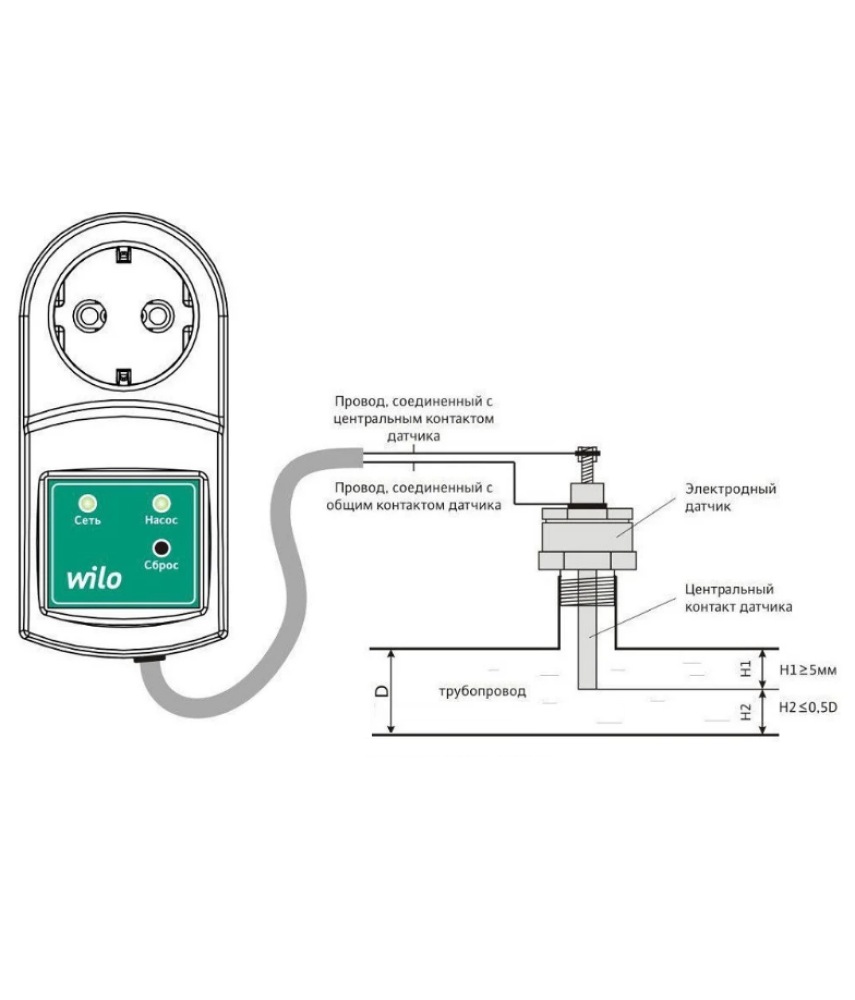

Датчик наявності рідини підключити до реле. Один із провідників підключається до центрального контакту датчика, другий до загального контакту. Встановити датчик наявності рідини у трубопроводі таким чином, щоб електрод не торкався металевих стінок та трубопроводу. Після монтажу датчика в трубопроводі та підключення кабелю, контакти датчика необхідно ізолювати.
