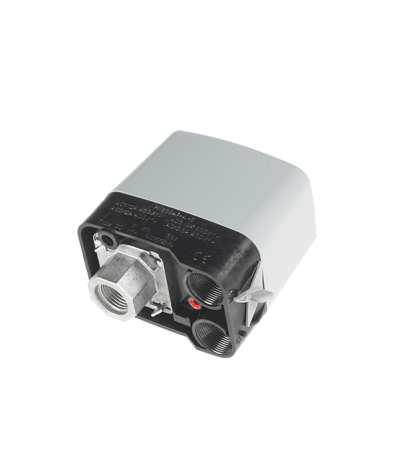

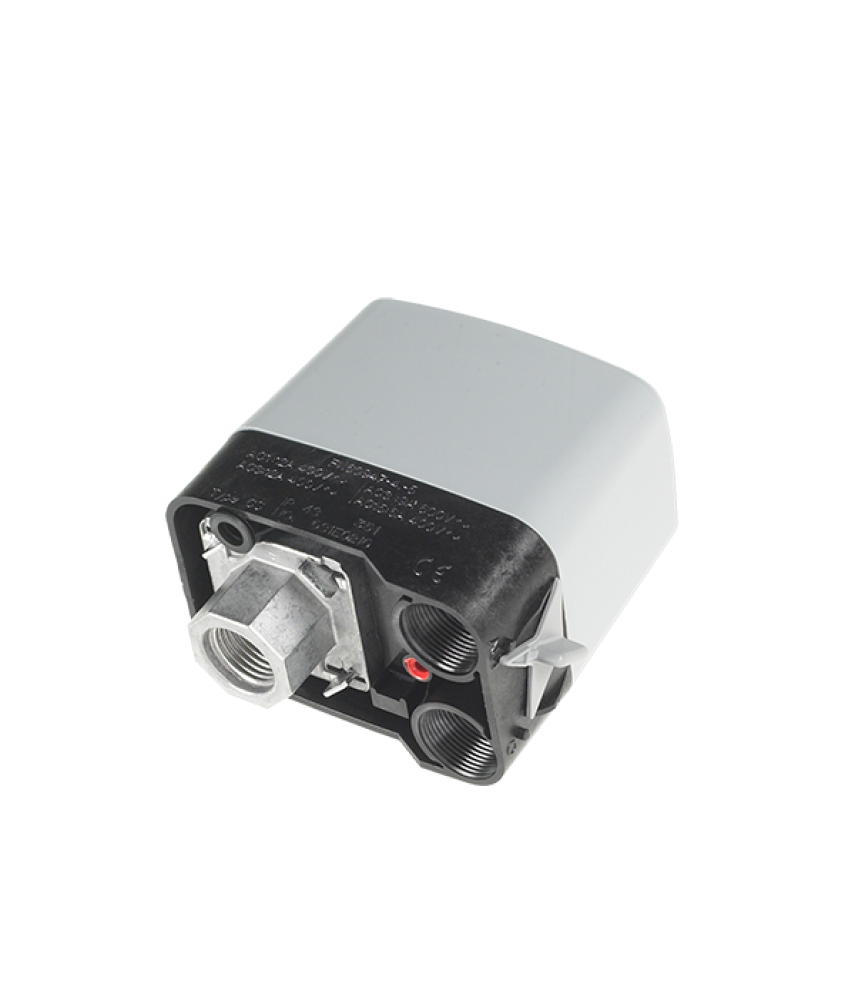

Розроблене для управління компресорами та насосами, реле тиску CS забезпечене триполюсною контактною системою. Це реле можна використовувати для прямого пуску та керування насосом або компресором. Для запобігання запуску компресора під навантаженням, можна використовувати запобіжний клапан, для зменшення тиску на поршень компресора. < ">В якості додаткового заходу безпеки в аварійній ситуації або при проведенні техобслуговування реле CS оснащено ручним вимикачем для блокування контактної системи в розімкнутому положенні, який можна активувати незалежно від величини тиску в системі.
Основними елементами реле є модуль приєднання імпульсної лінії, діафрагма, блок перемикання контактів, головна пружина, пружина механізму диференціала та контактна група. За допомогою головної пружини встановлюється значення кінцевого тиску, за якого має відбуватися відключення насоса/компресора. За допомогою пружини механізму диференціала встановлюється різницю між кінцевим тиском і початковим тиском (тиском при якому повинен включатися насос/компресор). & lt; ">Тиск середовища через імпульсну лінію подається на діафрагму, яка перетворює його механічне зусилля і через блок перемикання впливає на контактну групу, в результаті чого реле включає/вимикає насос/компресор.
